Sensori per motori elettrici

Sensori di velocità montaggio radiale

Richiedi info

Caratteristiche tecniche

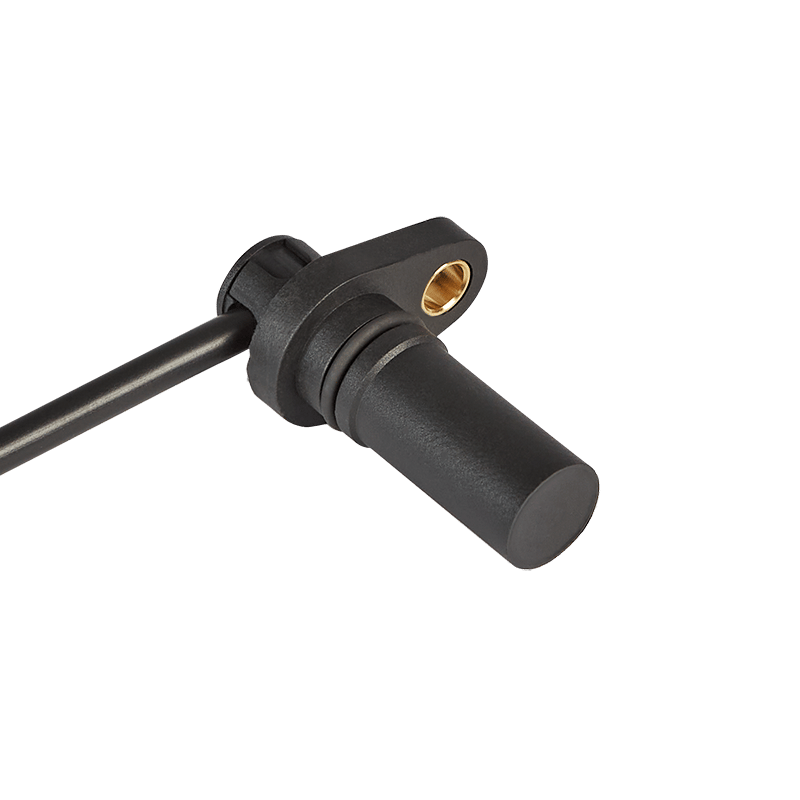

Sensori di velocità effetto Hall montaggio radiale - Caratteristiche tecniche

I sensori di velocità a effetto Hall con montaggio radiale rilevano il movimento rotatorio di un albero passante sul quale è calettata una ruota fonica di dimensioni compatibili con il foro centrale.
Questa soluzione è ideale per chi ha già la carcassa predisposta per questo tipo di montaggio e per chi ha la necessità di avere l'albero passante senza ingombri o impedimenti sulla flangia di chiusura. Quest'ultimo è il caso, ad esempio, di chi deve montare un freno motore o una ventola di raffreddamento, in quanto l'uscita dell'albero deve essere libera da entrambe le parti.
È una soluzione di semplice installazione e sostituzione, oltre ad essere la soluzione più economica.
ELEN offre diverse configurazioni meccaniche ed elettroniche, con soluzioni compatibili e intercambiabili ai prodotti di altri costruttori.

ELETTRONICA PERFORMANTE

- Tensione di alimentazione: min 4,5V – max 30V
- Segnale di uscita: doppio - 2 segnali in onda quadra sfasati di 90°
- Output in tensione: NPN, PNP, Open collector
- Resistenza di pull-up o pull-down opzionale                                                                                                                                                                - Precisione sfasamento segnali:  ±40°/±30° (fino ad un minimo di ±15°)
- Zero speed (lettura della posizione anche a ruota ferma)
- Frequenza operativa da 0Hz a 10.000Hz

MECCANICA VERSATILE

- Corpo plastico con flangia di fissaggio
- Disponibili quattro diverse lunghezze sottotesta (18,4mm; 35mm; 45mm; 60mm)
- Possibilità di realizzare corpi custom (su richiesta)
- Lunghezza cavo e connettore customizzabili

AFFIDABILITA'

- Effetto Hall contactless
- Grado di protezione IP67
- Immunità alle vibrazioni e ai disturbi elettromagnetici
- Temperatura di funzionamento: -40°/+120°
- Protezioni da ESD, Load-dump, sovratensione, inversione di polarità, cortocircuito su uscita

Configurazioni meccaniche

Disponibili quattro diverse configurazioni meccaniche del corpo che si differenziano per lunghezza sottotesta.

Plastico sottotesta 18,4mm
Cavo e connettore
personalizzabili
Alimentazione
4,5V / 30V
Output
in tensione (NPN, PNP, Open collector)
Numero segnali
doppio
Fissaggio
corpo flangiato
Materiale cilindro
Plastico
Frequenza
da 0Hz a 10.000Hz
Plastico sottotesta 35mm
Cavo e connettore
personalizzabili
Alimentazione
4,5V / 30V
Output
in tensione (NPN, PNP, Open collector)
Numero segnali
doppio
Fissaggio
corpo flangiato
Materiale cilindro
Plastico
Frequenza
da 0Hz a 10.000Hz
Plastico sottotesta 45mm
Cavo e connettore
personalizzabili
Alimentazione
4,5V / 30V
Output
in tensione (NPN, PNP, Open collector)
Numero segnali
doppio
Fissaggio
corpo flangiato
Materiale cilindro
Plastico
Frequenza
da 0Hz a 10.000Hz
Plastico sottotesta 60mm
Cavo e connettore
personalizzabili
Alimentazione
4,5V / 30V
Output
in tensione (NPN, PNP, Open collector)
Numero segnali
doppio
Fissaggio
corpo flangiato
Materiale cilindro
Plastico
Frequenza
da 0Hz a 10.000Hz
