Pedale elettronico serie XELIDON

Richiedi info
Esplora il prodotto

Caratteristiche tecniche

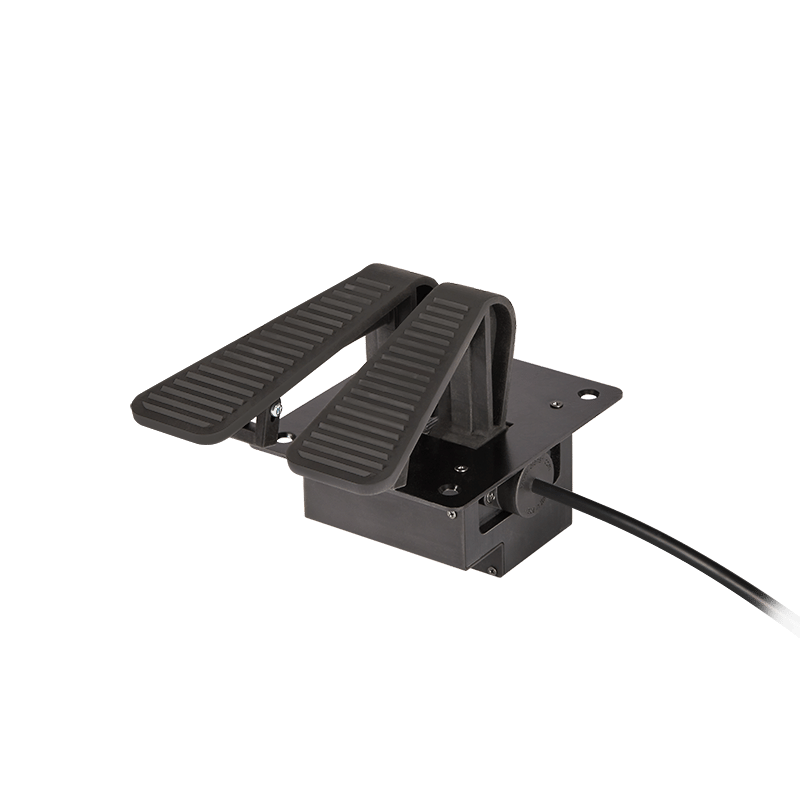

Pedale elettronico serie XELIDON - Caratteristiche tecniche

I pedali acceleratori serie Xelidon sono idonei per l'utilizzo su mezzi che richiedono 2 comandi di guida per gestire le funzioni di marcia avanti e marcia indietro del mezzo. Rappresentano l'alternativa elettronica ai pedali idraulici per tutti i veicoli a trasmissione idrostatica. Sono caratterizzati da una struttura estremamente robusta che li rende idonei all'utilizzo in applicazioni gravose (movimento terra, movimentazione carichi e veicoli speciali). L'architettura di prodotto, che integra di fatto la struttura di 2 pedali in 1, consente di ottimizzare gli ingombri complessivi per l'installazione.

ELETTRONICA PROGRAMMABILE

- Tensione di alimentazione: 5 V; 10-30V
- Segnale di uscita: singolo, doppio, in tensione, in corrente, PWM e CAN BUS (SAE J1939)
- Output configurabile (per ciascun canale) analogico, PWM o CAN J1939: livelli minin-max entro il range di alimentazione o duty cycle; inclinazione crescente o decrescente; messaggio CAN BUS personalizzabile - IVS singolo o doppio; NO o NC; soglia di scatto programmabile su valore a scelta

MECCANICA

- Pedale doppia leva per marcia avanti e marcia indietro
- Montaggio sotto pedana
- Corsa meccanica 15°
- Uscita cavo singola o doppia
- Lunghezza cavo e connettore customizzabili

AFFIDABILITA'

- Effetto Hall contactless
- Elettronica integrata
- Grado di protezione IP67
- Immunità alle vibrazioni e ai disturbi elettromagnetici
- Temperatura di funzionamento: -40°/+80°
- Protezioni da ESD, Load-dump, sovratensione, inversione di polarità, cortocircuito su uscita

FUNCTIONAL SAFETY

- Ridondanza del segnale grazie all’integrazione di circuiti isolati e galvanicamente distinti (versione doppio output)

Configurazioni meccaniche

I pedali a doppia leva Xelidon combinano compattezza solidità meccanica e affidabilità grazie alla scheda elettronica montata sulla struttura meccanica del prodotto, andando a ridurre il numero degli elementi meccanici a contatto soggetti ad usura.

Xelidon
Cavo e connettore
personalizzabili
Alimentazione
5V / 10÷30V
Output
in tensione, in corrente, PWM e CAN BUS (SAE J1939)
Numero segnali
singolo/doppio
Fissaggio
Sotto pedana
Materiale cilindro
Plastico

Applicazioni

I pedali elettronici Xelidon sono idonei per l'utilizzo in ambienti gravosi su mezzi movimento terra, mezzi ferroviari per la manutenzione, macchine agricole speciali e altri veicoli da lavoro out-door.

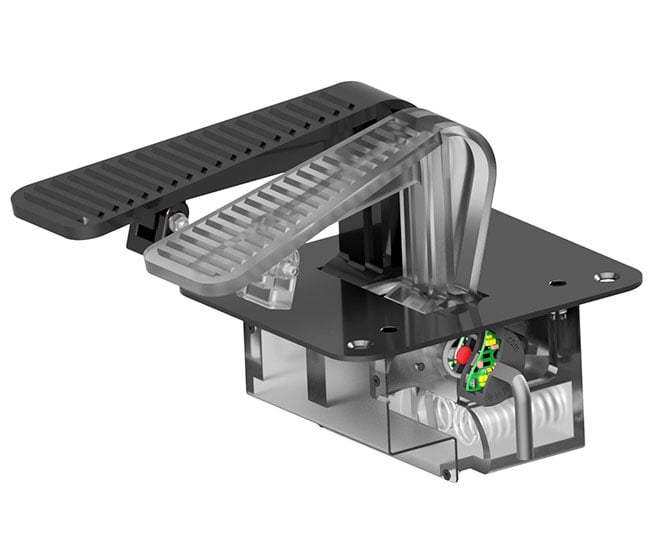

Caratteristiche costruttive

pedale-xelidon
1
2
3
4
5
6
7
